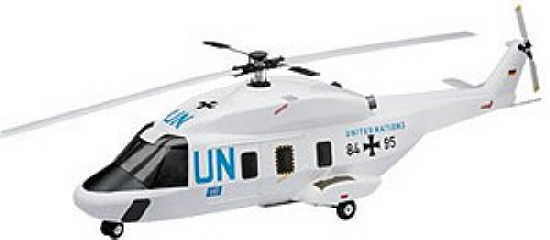

Best.nr. GR4468: Scale-Rumpfbausatz f├╝r Uni-Mechanik 2000)

Der NH 90 ist eine Gemein- schaftsentwicklung der vier L├Ąnder Frankreich, Italien, Deutschland und Holland. Es handelt sich um einen Transporthubschrauber der 9-t-Klasse mit zwei Triebwerken, der vor allem die bislang im Ein- satz befindlichen Hubschrauber des Typs UH-1 ersetzen soll in ihrem gesamten Einsatzprofil: Truppentransport f├╝r 14 - 20 voll ausger├╝stete Soldaten, Fracht- transport bis 2500 kg sowie SAR-Aufgaben. Zur Zeit werden die ersten Exemplare an die Bundeswehr ausgeliefert. Der Mo- dellnachbau im Ma├čstab 1:8,9 weist einen Rotordurchmesser von 182 cm auf und geh├Ârt damit in die Klasse der so genannten ┬╗Helifan- ten┬ź (Modelle mit einem Rotor- durchmesser ├╝ber 180 cm).

Die vorgeschlagene Lackierung und Kennzeichnung entspricht einer Ausf├╝h- rung, wie sie von der deutschen Bun- deswehr f├╝r UNO-Friedensmissionen benutzt wird; selbstverst├Ąndlich k├Ânnen aus diesem Bausatz auch Nachbauten der verschiedenen, bereits existieren- den Prototypen erstellt werden.
Zum Einbau vorgesehen ist die UNI- MECHANIK 2000 mit dem Motor OS MAX 91 FX-HGL und einer ├ťberset- zung von 10:1, womit die Hauptrotor- drehzahl zwischen 1100 und 1300 U/min liegt. Der Zugang zu Mechanik und Einbauten kann einerseits ├╝ber die gro├če, fast die gesamte Rumpfbreite freigebende obere Abdeckhaube erfol- gen, andererseits ├╝ber die seitlichen T├╝ren, die entweder herausnehmbar ausgef├╝hrt werden oder auch vorbild- getreu als Schiebet├╝ren ausgebildet werden k├Ânnen. Der wei├č eingef├Ąrbte GFK-Rumpf wird mit weitgehend ge- fr├Ąsten Fenstern und Aussparungen geliefert und besitzt oben eine gro├če ├ľffnung, um die UNI-MECHANIK 2000 komplett aufgebaut (einschlie├člich Kompaktschalld├Ąmpfer) in gewohnter Weise einsetzen zu k├Ânnen; sie wird

dann unten ├╝ber vier Schrauben auf Quertraversen befestigt und oben ├╝ber zwei weitere Befestigungspunkte abge- st├╝tzt.
Der Heckrotorantrieb erfolgt ├╝ber eine 2-mm-Federstahlwelle und ein Umlenk- getriebe in der Seitenflosse; die Anlen- kung wird mit einem CFK-Gest├Ąnge vorgenommen. Das Modell besitzt dem Vorbild entsprechend ein Einziehfahr- werk, dessen drei Beine jeweils ├╝ber separate Servos bet├Ątigt werden. Sowohl die obere Rumpfabdeckung als auch die Abdeckung des Heckrotors sowie die seitlichen T├╝ren sind, wie der Rumpf, aus GFK gefertigt mit hochwer- tiger, wei├č gl├Ąnzender Oberfl├Ąche; f├╝r die vorgeschlagene UN-Ausf├╝hrung kann daher in Verbindung mit dem se- parat lieferbaren Dekorbogen ein Lackieren des Rumpfes entfallen (bis auf die Fensterstreben und die schwarze Blendschutzfl├Ąche auf dem Bug).
Die Trennungen der Rumpfteile sind, soweit irgend m├Âglich, mit den entspre- chenden Fugen der Beplankungs- und Verkleidungsteile zusammengelegt worden, so dass der optische Eindruck

nicht beeintr├Ąchtigt wird. Die Schiebet├╝ren werden, soweit sie nicht funktionsf├Ąhig oder heraus- nehmbar gestaltet werden, in die im Rumpf eingeformten Vertie- fungen geklebt. Die mit Falzen versehenen, tiefgezogenen Fens- ter werden von innen in die vor- gefr├Ąsten ├ľffnungen der Rumpf- schale eingeklebt, was zwar ge- ringf├╝giges Nacharbeiten der Aus- schnitte erfordern kann, anderer- seits aber zu einem absolut vor- bildgetreuen Aussehen des Mo- dells f├╝hrt.

Inhalt Bausatz
Bauanleitung in Deutsch, Engl. und Franz. Mehrteiliger Rumpf in Epoxydharz-Fiberglastechnik mit eingef├Ąrbter, wei├č gl├Ąnzender Oberfl├Ąche und weitestgehend ausgefr├Ąsten ├ľffnungen, Holzteile, ausgeschnittene, transparente Fenster, Heckwelle mit Lagerung, Ansteuergest├Ąnge und Umlenk- hebel f├╝r den Heckrotor, Tiefzieh- teile f├╝r die H├Âhenflosse, Klein- teile.

Sie erhalten auch Tiefziehteile, um eine Combat SAR- NH 90 zu verwirklichen.





Erforderliches Zubeh├Âr:



1 : 8,9



Best.nr. GR4619.1

Umlenkgetriebe

1764



Best.nr. GR4468.4

Einziehfahrwerk



420



Best.nr. GR4448.103

6-Kant-Anlasskonus



1820



Best.nr. GR1272

CFK-Hauptrotorbl├Ątter S-Schlag 825mm

14,95 ccm



Best.nr. GR1346B

CFK-Heckrotorbl├Ątter S-Schlag 140mm

8 kg

Optionales Zubeh├Âr:









Best.nr. GR4468.99

Dekorbogen UN-Ausf├╝hrung







Best.nr. GR4469.99

Dekorbogen Prototyp PT 2







Best.nr. GR2258

Universalkompakt-Schalld├Ąmpfer





oder

Best.nr. GR2238A

Edelstahlkr├╝mmer f. Seitenauslassmot.
